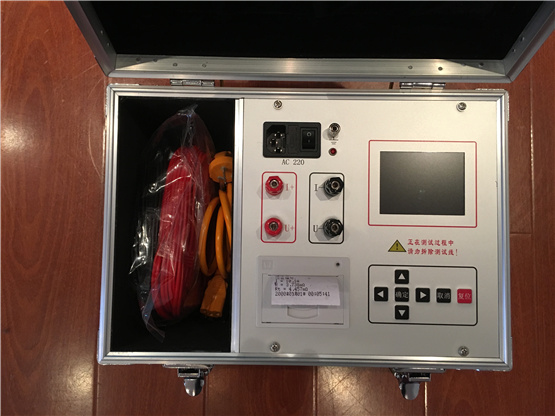

LCZZ-10A變壓器直流電阻測試儀

2017/5/3 16:17:27 點擊量：499 標簽：

一、概述

繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。

本公司開發生產的LCZZ-10變壓器直流電阻測試儀用于采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。儀器可直接使用內部電池工作，極大的方便了野外工作人員的使用。

二、安全措施

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、      陽光直射等場所使用。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后先關閉電源，再拆除測試線。

7、測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。

8、在測試過程中，禁止移動測試夾和供電線路。

三、性能特點及技術指標

1.     輸出電流及量程：輸出電流：0-10A,量程100mW-30KW。

   注：超出以上量程請用自動測試功能。

2.     測試精度:  0.2%  高分辨度： 0.1mW。

3.     儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。

4.     具有大容量存儲功能，可存儲2000條測試記錄，

5.     工作電源： AC220V±10﹪，　或內部電池。

6.     工作溫度：﹣10℃～40℃?！　?/span>

7.     工作濕度：環境濕度＜80%RH 。            　

8.     儀器重量：3㎏。
