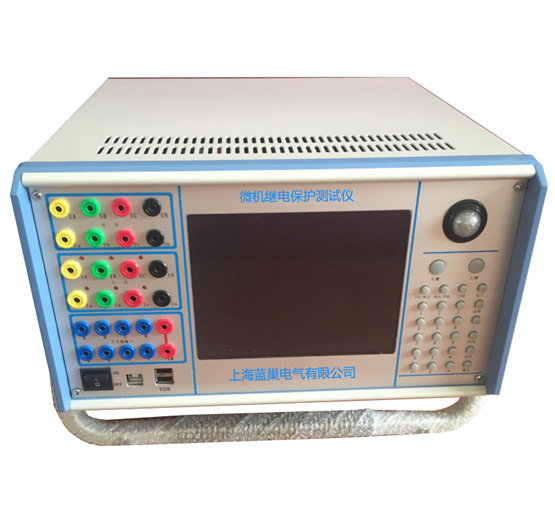

LCJB661六相微機繼電保護測試儀

2017/4/26 14:56:22 點擊量：184 標簽：

產品簡介：

       LCJB661六相微機繼電保護測試儀測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。

可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。

產品特性：

1、提供了六相電流和六相電壓同時輸出，方便差動保護試驗和備自投試驗。

  2、真正的一體化，無需外接電腦，即可輕松完成各種復雜的試驗功能。

  3、嵌入式工業控制系統，高速、穩定、可靠；中文Windows界面，操作方便，簡單方便。

  4、具備系統恢復功能，免除了病毒或誤操作對工作的影響。

  5、面板具有光電軌跡秋鼠標及優化小鍵盤，操作簡單方便；另有外接鍵盤鼠標接口，靈活便捷。內置USB接口可用優盤方便升級軟件和取出試驗數據。

  6、100M快速網絡接口，可以輕松上網，實現遠程升級、遠程維護和遠程測試。

  7、高分辨率的DA轉換，保證輸出量頻率及相位精度高。

  8、先進的高保真線性功放技術全面提升了裝置的功放系統，使輸出電流電壓波形畸變小，線性好，精度高。

  9、完備的各種防誤操作、短路、外電沖擊和溫度超限等保護功能，使裝置更加穩定可靠。

  10、雙操作模式，既可連接筆記本電腦進行操作，也可以脫機使用。

  11、功能強大的全功能測試軟件：狀態序列、線路保護、差動保護、阻抗保護、低周、同期、備投等。各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態過程、系統振蕩、重合閘動作行為。

  12、特別設置一路可調獨立直流輸出，電壓DC:110V/220V，額定電流1.5A。

技術參數：

1、六路交直流電壓源：

輸出電壓有效值: 0～120V AC/每相 0～320V DC(相間)

輸出功率: 60VA(交流)/每相 160VA(直流)

分辨率: <1mV 頻率范圍: 0～1000Hz

頻率精度: 0.001Hz 相位精度: 0.2度

總諧波失真: <0.5% 精度: <0.2%

2、六路交直流電流源:

輸出電流有效值: 0～30A AC/每相 0～180A AC(六路并聯)

輸出功率: 450VA/每相 分辨率: 1mA

頻率范圍: 0～1000Hz 頻率精度: 0.001Hz

相位精度: 0.2度 總諧波失真: <0.2%

精度: <0.2%

3、其它：

開關量輸入: 8路(空接點輸入，或直流電位0～250V)

開關量輸出: 4對(空接點輸出)

時間測量:測量范圍:0～9999秒 測量精度:0.001秒

疊加諧波:可在基波電流、電壓中疊加直流或2～20次諧波。

允許環境溫度: -10℃～50℃

電源電壓: 220V±10%

電源頻率: 50Hz±10%

輸入小功率: 1000VA
