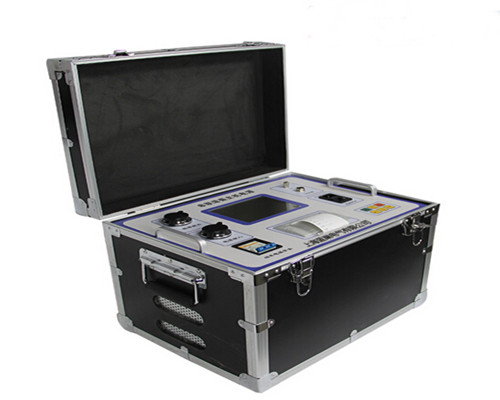

LCCL-2000交流耐壓串聯諧振設備

2017/4/16 16:13:59 點擊量：200 標簽：交流耐壓

產品簡介：

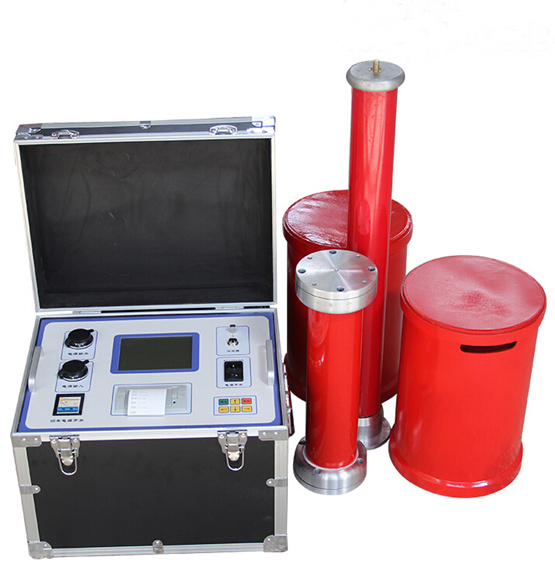

LCCL-2000交流耐壓諧振設備主要針對10kV、35kV、110kV、220kV、變電站及線路等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

產品特征：

1.LCSR變頻串聯諧振成套試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根

據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，大不超過65kg，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。

4. 工作模式為：全自動模式、手動模式、自動調諧手動升壓模式

5.存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找

6.裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲

線，方便使用者直觀了解是否找到諧振點

7.采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

技術參數：

1．輸出電壓波形畸變率：<1.0％

2. 允許連續工作時間：額定條件下一次性工作60分鐘。

3．裝置自身品質因數：Q>50

4．電纜和發電機試驗時滿負荷下品質因數：Q>30（與負載相關）

5．主變壓器和線路試驗滿負荷時品質因數：Q>30（與負載相關）

6．輸入電源：三相380V或單相220V，當電源為380V時，可做額定負載試驗；當電源為220V時，

只可做1/2負載試驗

7．頻率調節范圍：20Hz～300Hz

8．系統測量精度：1.5％

9．裝置具有過壓、過流、零位啟動、閃絡保護等保護功能

技術指標：

1.額定功率：5.5-500kW；

2.輸入電壓：三相 380V±5% 或單相220V±5% 45～65Hz，當電源為380V時，可做

額定負載試驗；當電源為220V時，只可做1/2  負載試驗。

3.輸出電壓：0～400V可調

4.輸出電壓頻率：20～300Hz

5.頻率調節:0.1Hz步進可調

6.頻率不穩定度:≤0.02%

7.輸出電流：13～1250A
